Již dlouhou řadu let dodáváme technologii světoznámé společnosti ABB. Poslední dodávka technologie byla instalována v nedávno vzniklém závodě v Brně Slatině, kde probíhá ruční broušení a další opracovávání rozměrných výrobků.
Ke každému pracovišti jsme k návrhu odsávání přistoupili individuálně. Dodávka zahrnovala návrh a kompletní výrobu pracovišť včetně odsávacích přípravků a centrální odsávací a filtrační zařízení.
Celkový instalovaný odsávací výkon dle zadaného maximálního souběhu je přibližně 25 000 m3/h. Celý systém je automaticky řízen s využitím frekvenčního měniče a automatických klapek, které regulují odsávací výkon dle obsazenosti jednotlivých pracovišť. Zákazník ocenil automatiku tohoto systému a úsporu elektrické energie, která je při instalovaném motoru 37,0 kW významná.

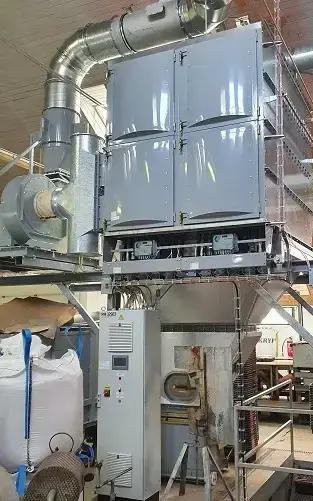

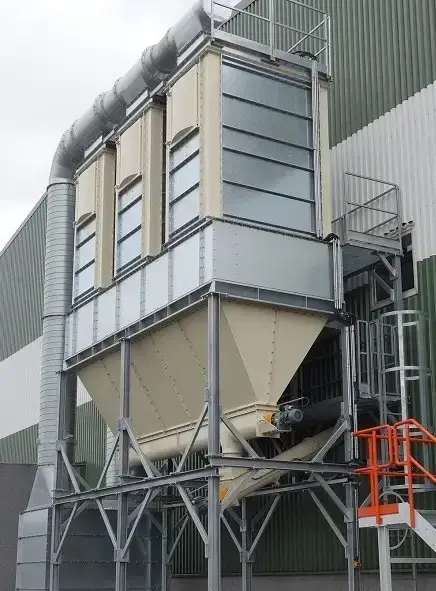

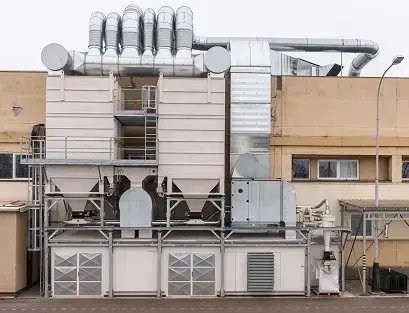

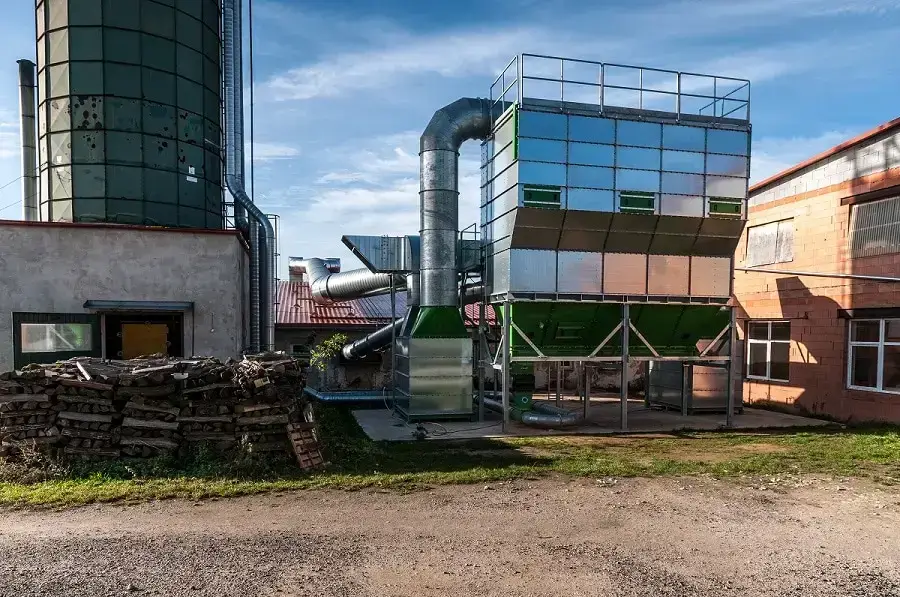

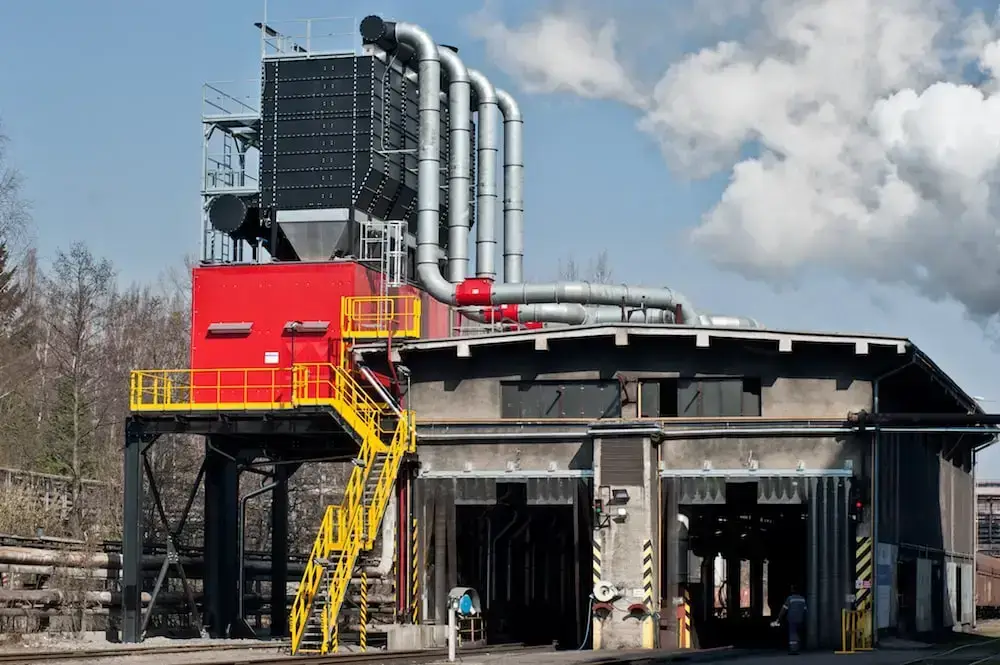

Odsávání a filtraci zajišťují zařízení naší výroby typu CARM GH s automatickou regenerací filtračního média pomocí protiproudu tlakového vzduchu. Filtračním médiem jsou filtrační tašky (otevřená filtrační plocha) z netkané textilie. V obdobných aplikacích životnost filtračního média dosahuje min. 18 000 – 20 000 provozních hodin, což se pozitivně projevuje v provozních nákladech technologie.
Součástí filtračního zařízení je tzv. absolutní filtr, který zajišťuje čistotu přefiltrovaného vzduchu v hodnotě do 0,5 mg/Nm3. Systém pracuje v letním a zimním režimu, kdy v letních měsících může být přefiltrovaný vzduch foukán do venkovního prostředí a v zimních měsících vracen zpět do prostoru haly. Splněním legislativních limitů a systému vracení vzduchu do haly dochází k výrazným úsporám otopové energie.
Kompletní návrh a detaily pracovišť jsme před zahájením výroby konzultovali se zákazníkem, aby každé pracoviště plnilo jednak prostorové dispozice, tak systém odsávání dle manipulace a směru
Konkrétně se jednalo o odsávání následujících sedmi pracovišť
- Pracoviště broušení drobných dílů:
- Skládající se ze dvou brousících stolů s odsávací štěrbinovou digestoří o délce 1 m včetně částí brousícího stolu s propadem hrubších části a sběrným šuplíkem.
- Pracoviště broušení vodičů a rour:
- O velikosti 14 x 2,5 m s boční zástěnou s volně visících PVC pásů.
- Odsávací přípravky na tomto pracovišti jsou dvě odsávací polohovatelná ramena s dosahem 3 m a posuvná odsávací štěrbinová digestoř o délce 1,5 m.

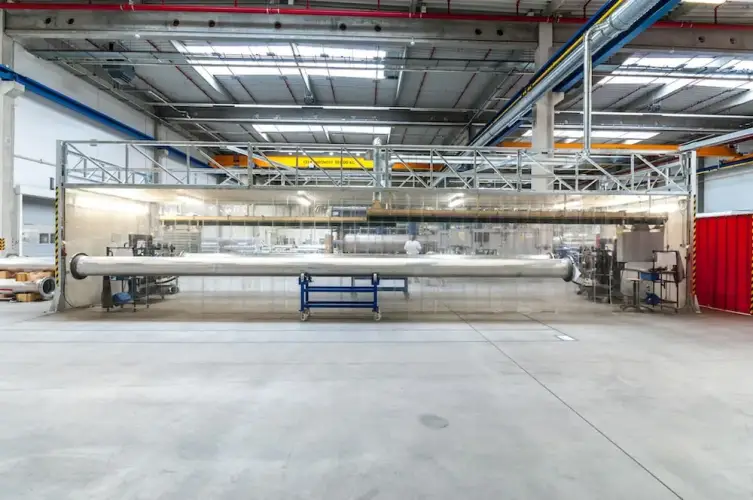

- Pracoviště broušení rour:
- Toto pracoviště je specifické svou velikostí opláštění 24 x 4 m.
- Dvě delší stěny a jedna kratší se skládají s volně visících PVC pásů pro vjezd a výjezd vozíků s výrobky.
- Stěna a strop jsou z protihlukových panelů.
- Záchyt polétavého prachu na tomto pracovišti je pomocí dvou posuvných digestoří o délce 1,5 m.
- Pracoviště hrubšího broušení rour:
- Velikost pracoviště 14 x 4 m.
- Zde jsou dvě delší stěny složeny s volně visících PVC pásů a dvě kratší stěny a strop z protihlukových panelů.
- Odsávací přípravky jsou totožné jako u pracoviště broušení rour.
- Brousící box:
- Součástí boxu je stacionární odsávací štěrbinová digestoř o délce 1 m.
- Box se skládá ze dvou stěn z protihlukových panelů včetně stropu a dvou stěn s volně visícími PVC pásy.
- Krátící pila:
- Odsávací s kapotáže kotouče.
- Pracoviště údržby:
- Na pracovišti se provádí ruční broušení a svařování, prostor pokrývá stacionární štěrbinová digestoř.
Výsledkem je účinné odsávání pracovišť, které je zaústěno do filtračního zařízení.

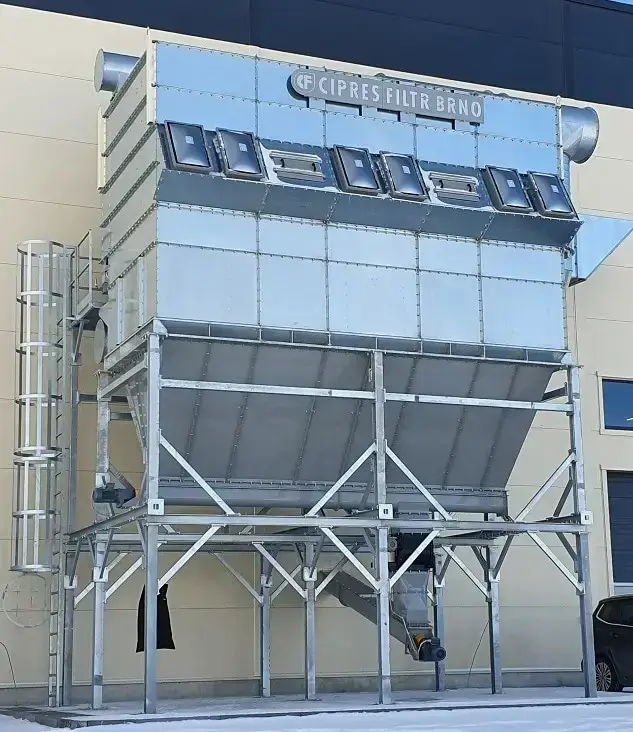

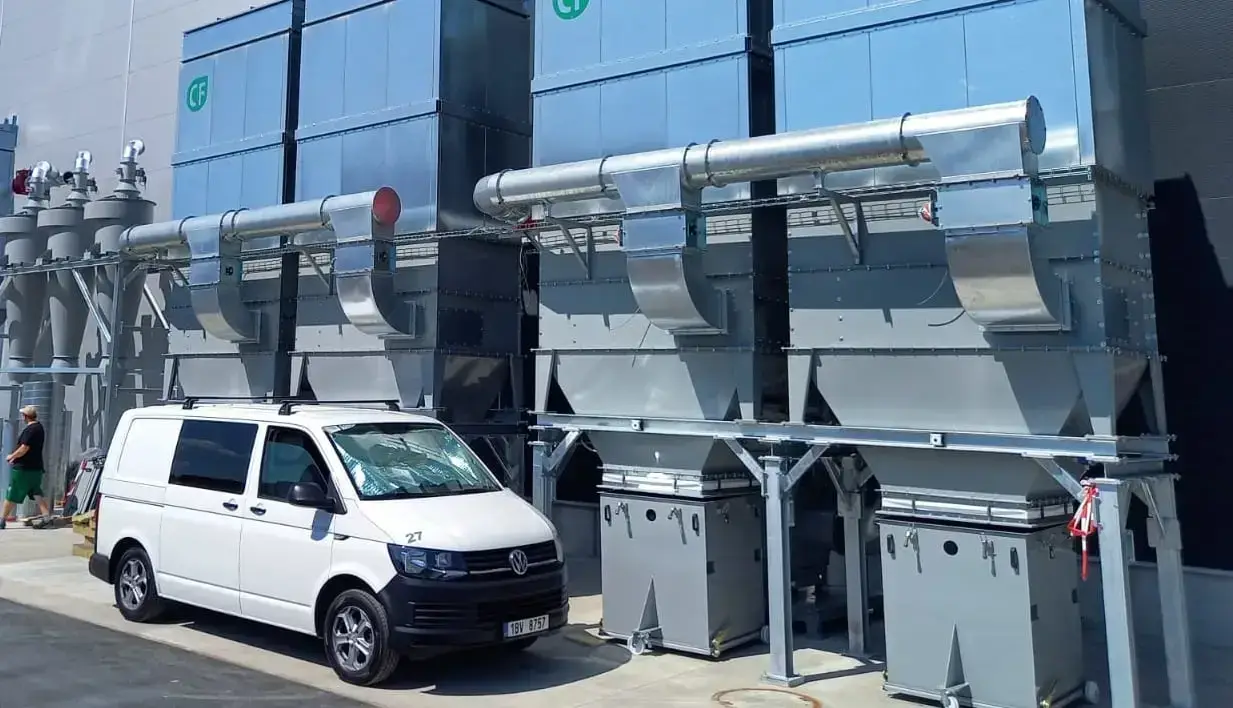

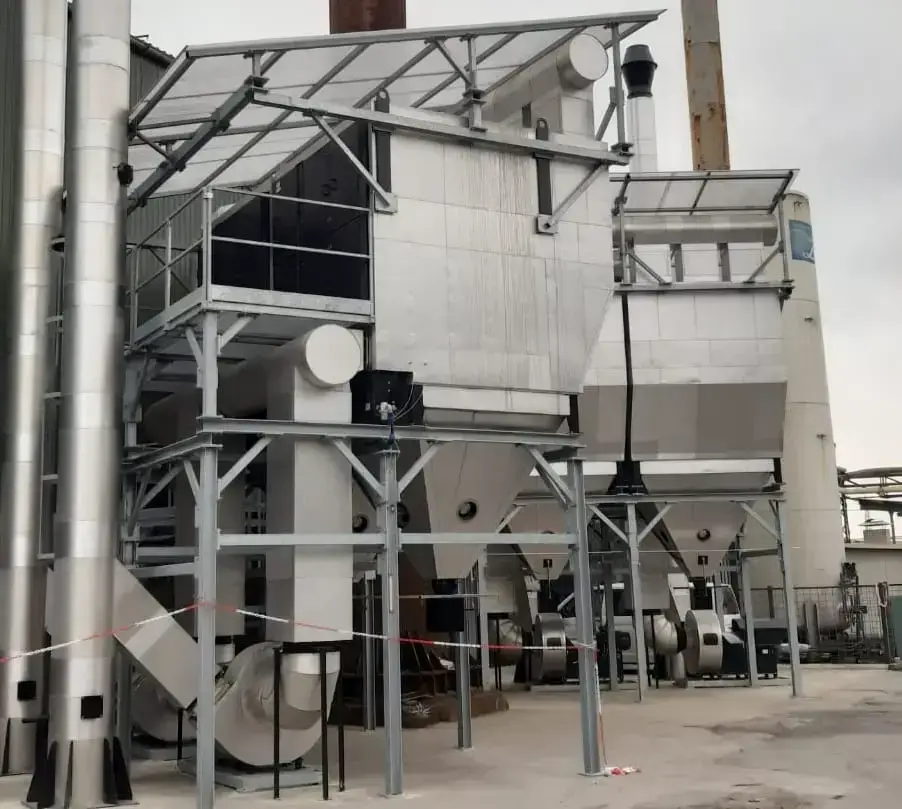

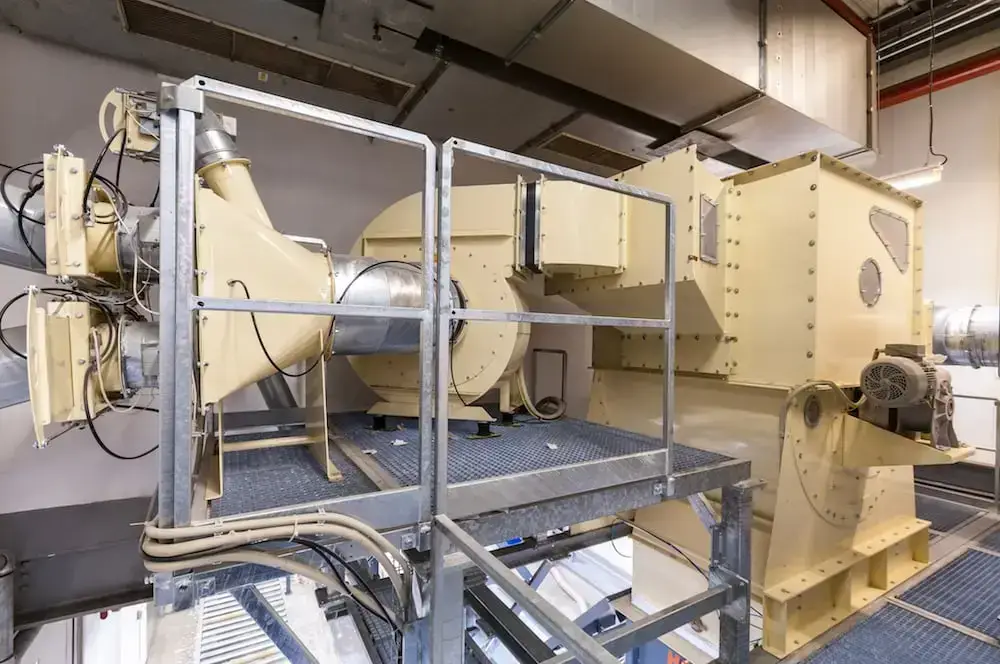

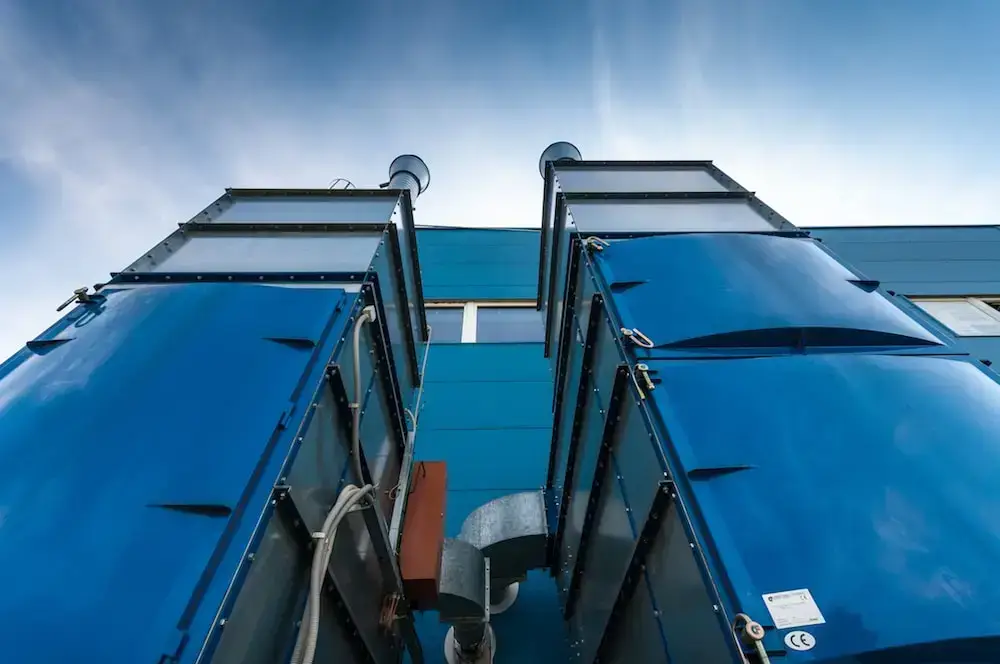

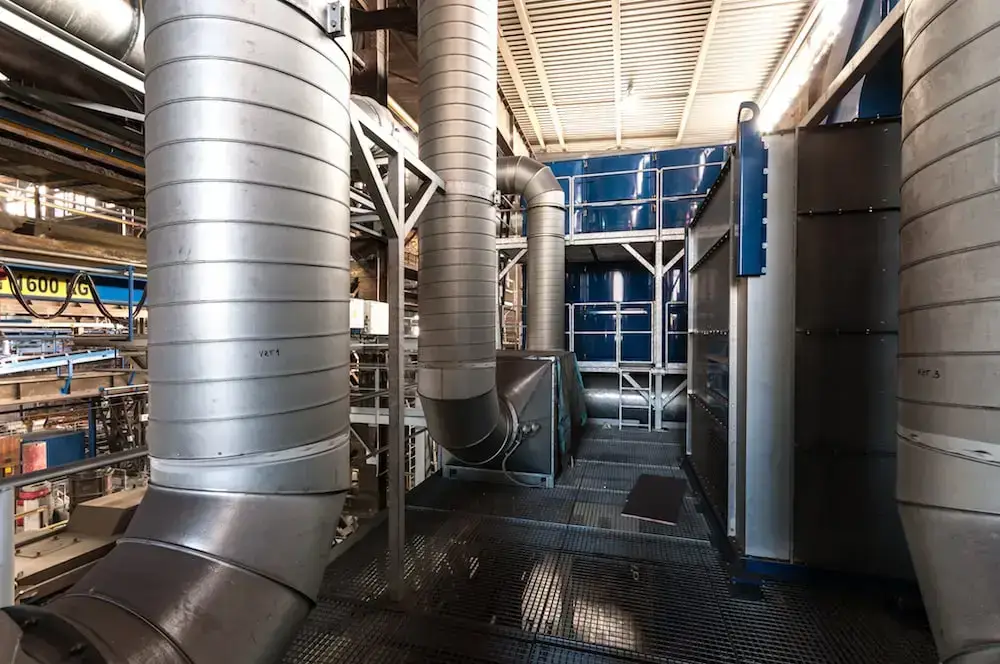

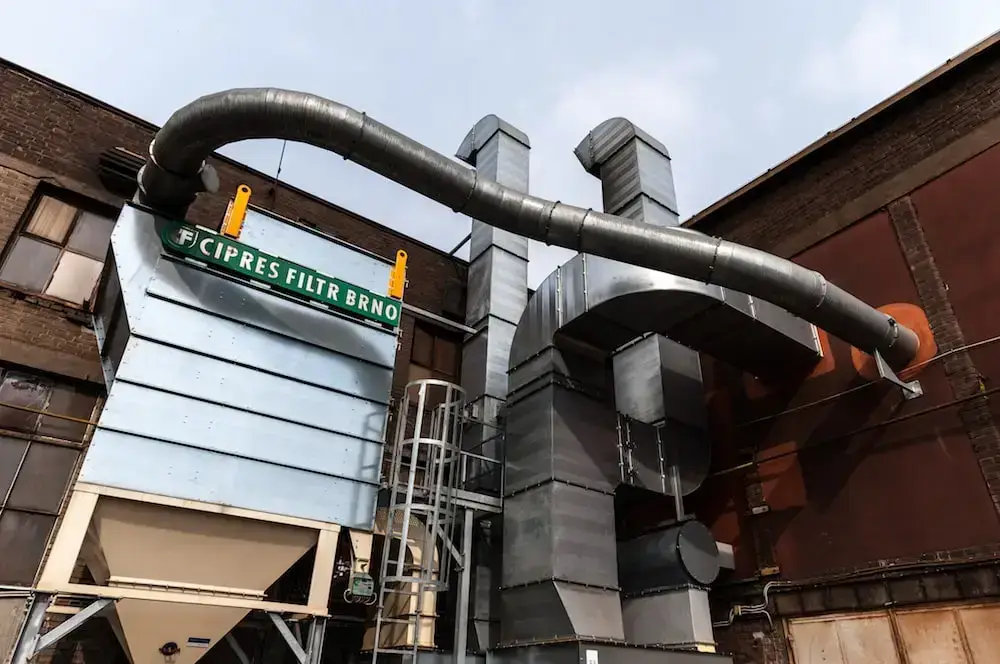

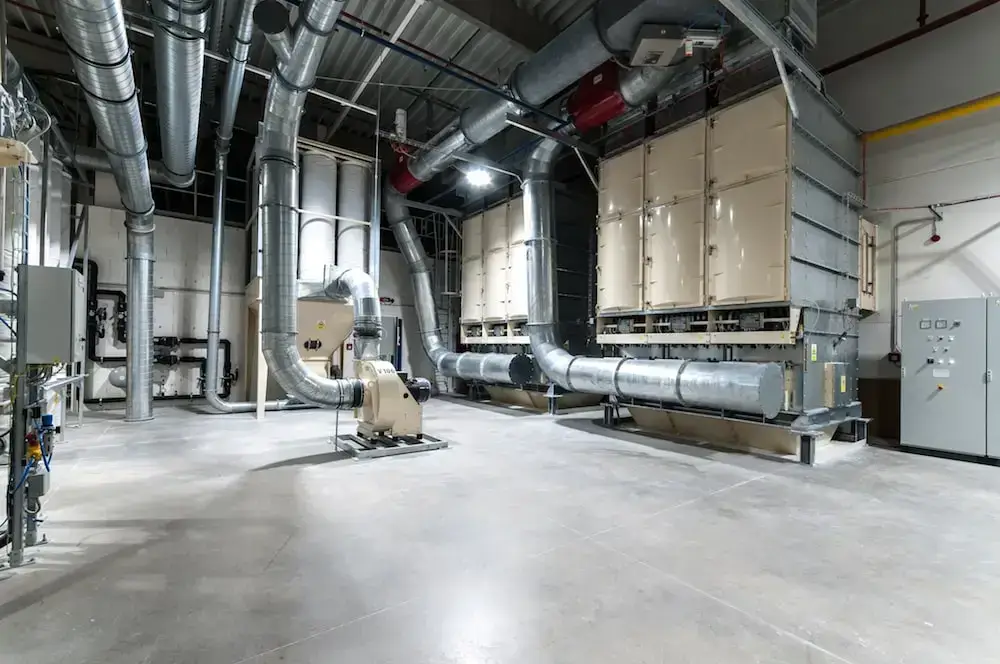

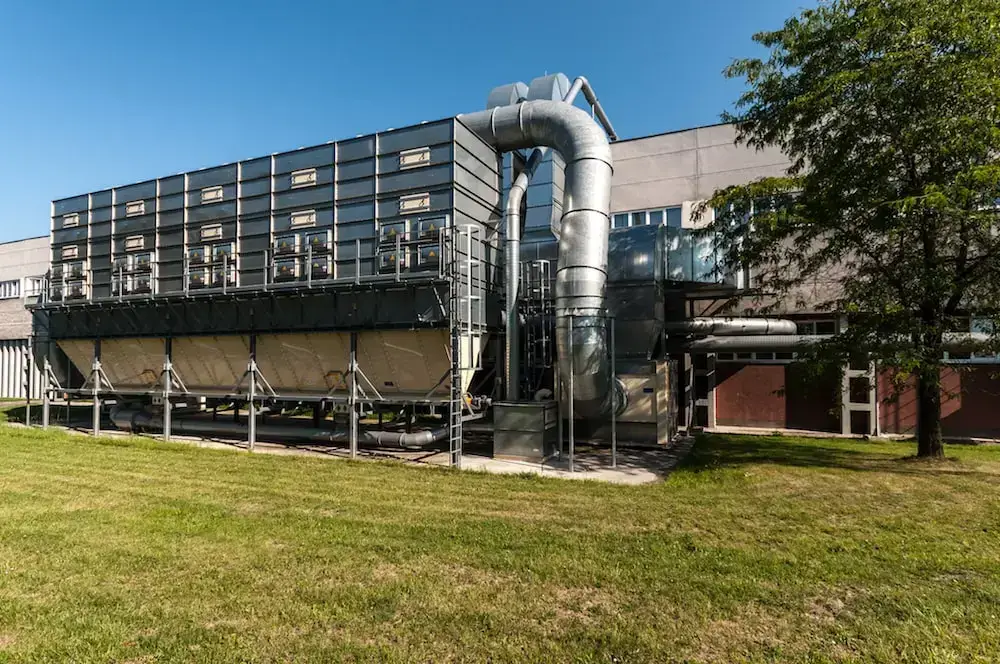

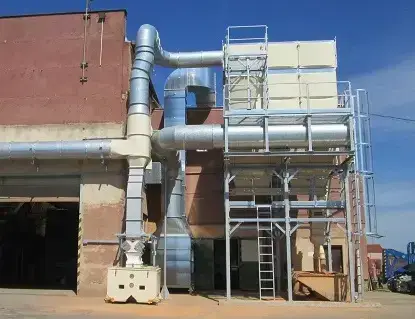

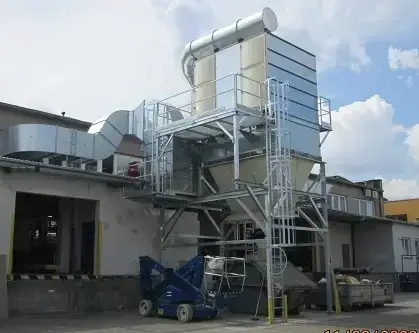

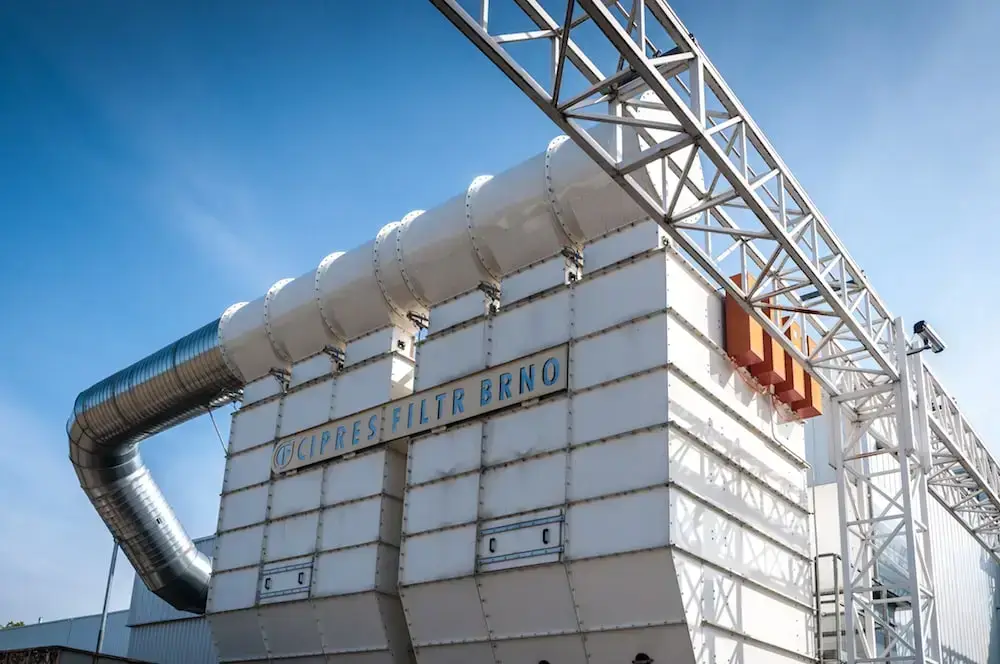

Prohlédněte si realizaci na přiložených fotografiích.
Ing. David Tříska
