ZYKLONABSCHEIDER
- Primär für die Abscheidung von Schwerpartikeln in den holzverarbeitenden Betrieben oder für die Absaugung von Festbrennstoffkesseln bestimmt
- Absaugleistung von 600 m3/h bis 30 000 m3/h
- Standardausstattung: Zellenradschleuse und Expansionsgefäß
- Oft als Vorabscheider vor der Filteranlage eingesetzt

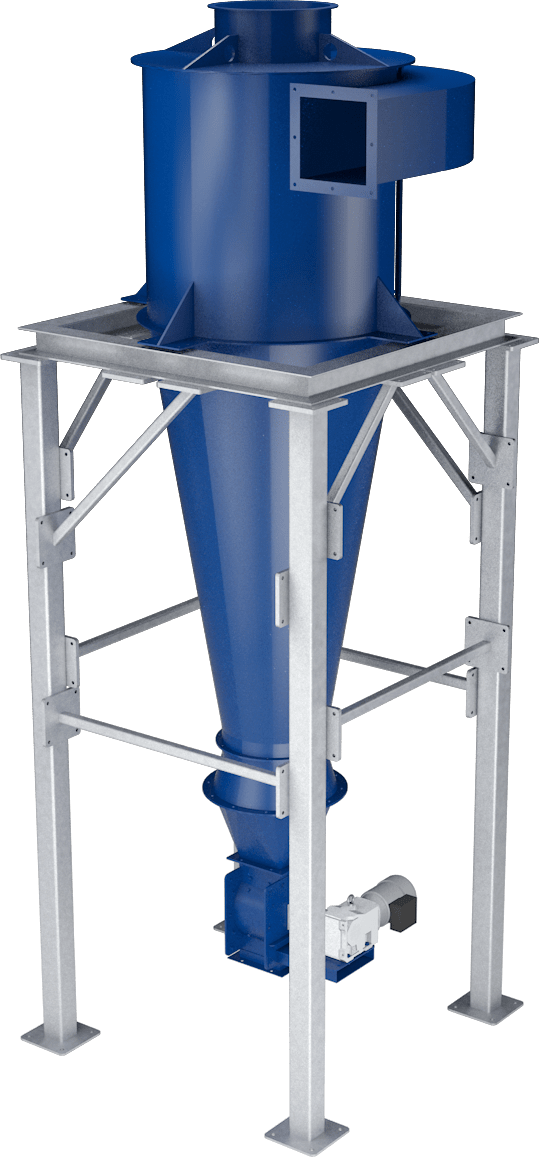

Zyklonabscheider
Die Zyklonabscheider für die Trennung von Staub sind mechanische Abscheider von Staubpartikeln, die für die Staubabscheidung die Zentrifugalkräfte ausnutzen, die auf die Staubpartikel in der abgesaugten Luftmasse wirken. Das Staub-Luftgemisch tritt in den Zyklonabscheider in dessen Oberteil ein – in die exzentrische Trennstrecke, die das Gemisch in die Rotationsbewegung um die Achse des Zyklons bringt. Auf die Staubpartikel wirkt die Zentrifugalkraft und sie rutschen auf der inneren Fläche des Zyklonabscheiders, dank der Schwerkraft rieseln sie nach unten bis zum Flanschen des Austritts. Die Luft tritt im oberen Teil des Zyklonabscheiders aus. Für eine richtige Funktion des Zyklons ist nötig, eine Drucktrennung des Austritts des Abfalls vom Umfeld zu sichern, damit die Strömung im Zyklon nicht beeinflusst wird oder zum Luftausströmen durch den Stutzen des Austritts nicht vorkommt.
Die häufigsten Anwendungen
Die Zyklonabscheider werden erfolgreich für die Abscheidung von Schwerpartikeln aus der abgesaugten Luftmasse verwendet, die mit einem hohen Wirkungsgrad abgeschieden werden. Der häufigste Einsatz der Zyklonabscheider ist die Anwendung der Absaugung in den Holzschleifereien, wo das abgesaugte Material ein nasses und schweres Sägemehl bildet. Die Zyklone werden zugleich als Vorabscheider vor der Filteranlage verwendet. Durch ihren Einsatz vor dem Filter wird die Belastung der Filtereinheit gesenkt und es entstehen stabilere Betriebsbedingungen des ganzen Lüftungssystems. Die Abscheider haben auch ihren spezifischen Einsatz in den Anwendungen der Entstaubung der Festbrennstoffkessel, wo sie als Vorabscheider der Funken dienen und die Entflammungsmöglichkeit der angeschlossenen Filteranlage reduzieren, oder in den holzverarbeitenden Betrieben.
Leistungsparameter der Staubabscheider
Die Zyklonabscheider werden in Leistungsreihen CF0 (600 m3/h) bis CF14 (30 000 m3/h) hergestellt. Beim Bedarf an eine größere Menge der abzusaugenden Luftmasse werden die Zyklonabscheider parallel in einen Multizyklonabscheiderset geordnet. Der Zyklonabscheider vom beliebigen Leistungsgrad trägt im Lüftungssystem zum Anstieg des Gesamtdruckverlustes des Systems um ca. 1200 bis 1500 Pa bei.
Regulierung der Luftmenge
In den Anwendungen, wo ein Zyklonabscheider installiert ist, kann die Absaugleistung reguliert werden, es ist jedoch nötig, mit einer senkenden Abschiedsfähigkeit des Abscheiders zu rechnen. Die senkende Absaugleistung verursacht eine Verlangsamung der Rotation der Luftmasse innerhalb des Abscheiders und dadurch wird auch sein Wirkungsgrad gesenkt. Der Zyklonabscheider arbeitet am besten unter einer unveränderlichen Leistungsbelastung.
Spezielle Durchführung
Bei den bei uns hergestellten Abscheidern bieten wir die Möglichkeit der Herstellung aus dem Echtstahl, die Möglichkeit der Wärmebeheizung des Gehäuses und die Möglichkeit der Wärmeisolierung des Gehäuses des Zyklonabscheiders an. Die Abscheider werden aus einzelnen Komponenten zusammengestellt, die mit den Flanschen so verbunden werden, damit die einzelnen Teile nach der Abnutzung durch Abrasion einfach ausgewechselt werden können. Es gibt auch die Möglichkeit, sie als Vorabscheider zu verwenden.
Zubehör der Zyklonabscheider
Zum Standardset des Zyklonabscheiders gehört auch das Expansionsgefäß zum Materialauffangen, dessen Aufgabe ist das rotierende Material vor dem Eintritt in die angeknüpfte Zellenradschleuse, die das ganze Set druckfest verschließt, zu verlangsamen.
Die Abschließung des Auffangbehälters hat einen grundlegenden Einfluss auf die richtige Funktion des Zyklons. Die Zellenradschleuse erlaubt nicht das Ausblasen oder die Belüftung der Luftmasse durch den Austritt des Materials und trägt damit zum Ausgleich des ganzen Systems der Lüftung bei.
Die Zyklonabscheider werden vor allem in den holzverarbeitenden Betrieben und bei der Absaugung der Festbrennstoffkessel eingesetzt.
Wir helfen Ihnen gern beim Entwurf – kommen Sie mit uns in Kontakt.
